CBT系列齒輪泵
型號說明:
CBT - 4 F ** - A * ** *
① ②③④ ⑤⑥⑦ ⑧
① 產品代號
② 齒輪模數 4
③ 壓力等級 F：20MPa
④公稱排量（ml/r）
⑤ 安裝形式 菱形法蘭
⑥ 油口形式 F:法蘭聯接 S：公制螺紋連接 G:英制螺紋連接

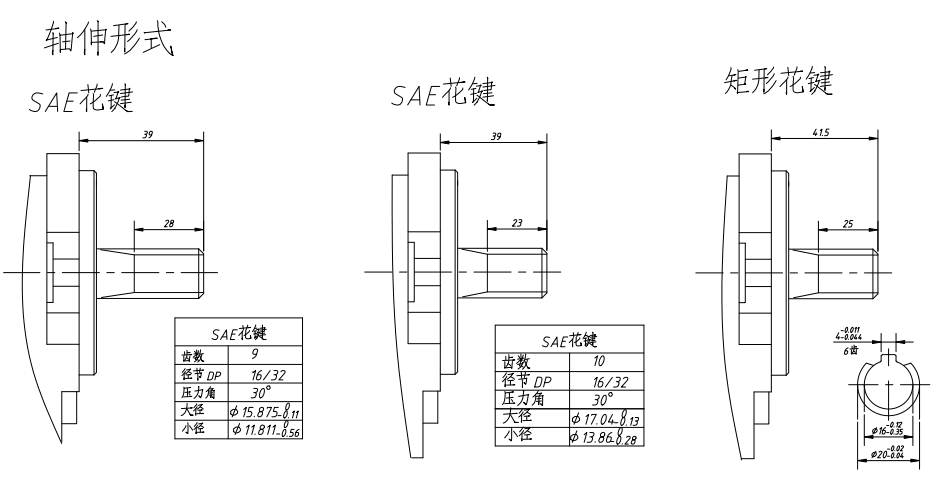

⑦ 軸伸形式 Φ：SAE花鍵 H：矩形花鍵
⑧旋向 L：左旋（逆時針） R：右旋（順時針）（省略）

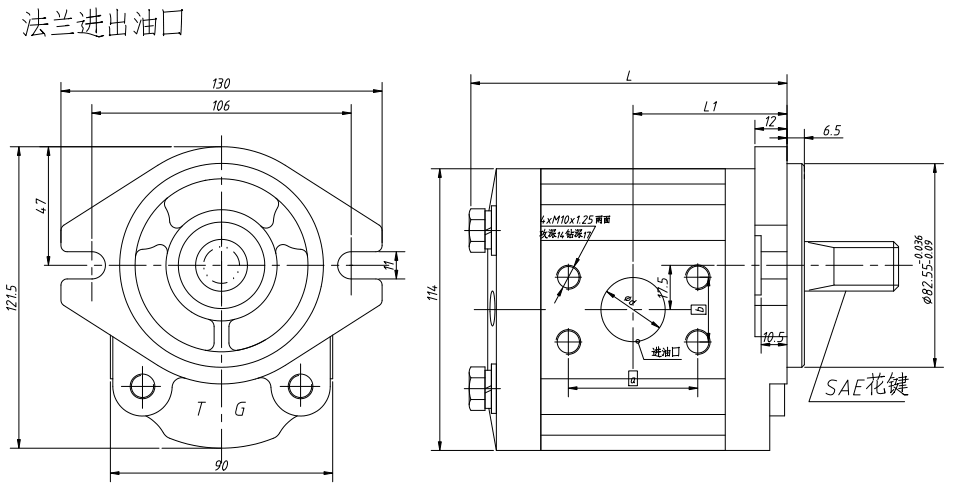

外形圖
性能參數
|
型號 |
公稱排量 |
壓力 |
轉速 |
容積效率 （≥%）
|
L1 |
L |
螺紋聯接 |
法蘭聯接 |
|||||||||
|
額定 |
最高 |
最低 |
額定 |
最高 |
進油口 |
出油口 |
進油口 |
出油口 |
|||||||||
|
d |
a |
b |
d |
a |
b |
||||||||||||
|
CBT-4F10-A**** |
10 |
20 |
25 |
600 |
2500 |
3000 |
92 |
54.75 |
113.5 |
M22X1.5 锪平Φ52 |
M18X1.5 锪平Φ45 |
23 |
47.6 |
22.2 |
20 |
47.6 |
22.2 |
|
CBT-4F12.5-A**** |
12.5 |
56.25 |
116.5 |
||||||||||||||
|
CBT-4F14-A**** |
14 |
57 |
118 |
||||||||||||||
|
CBT-4F16-A**** |
16 |
58.25 |
120.5 |
||||||||||||||
|
CBT-4F19.2-A**** |
19.2 |
93 |
60 |
124 |
M33X2 锪平Φ52 |
M27X2 锪平Φ45 |
26 |
52.4 |
26.2 |
||||||||
|
CBT-4F20-A**** |
20 |
60.5 |
125 |
||||||||||||||
|
CBT-4F23-A**** |
23 |
62 |
128 |
||||||||||||||
|
CBT-4F25-A**** |
25 |
63.5 |
131 |
||||||||||||||
|
CBT-4F26.5-A**** |
26.5 |
64.25 |
132.5 |
||||||||||||||
|
CBT-4F28-A**** |
28 |
65 |
134 |
||||||||||||||
|
CBT-4F30-A**** |
30 |
66.25 |
136.5 |
||||||||||||||
|
CBT-4F32-A**** |
32 |
67.5 |
139 |
||||||||||||||
